成形シミュレーション

(1) CAD, CAMの取り組み

(2) 成形シミュレーションの活用

(3) R＆D COVER ENCLシミュレーション評価による製品図変更

(4) シミュレーション評価の流れ
CAD, CAMの取り組み
客先製品図CAD, DATA
↓
設備治工具の設計
◆ CAD対応　6名
◆ 使用機器
CATIA V5　2台
Caelum 2　2台
Caelum　2台
合計6台
◆ DATA形式
IGES及びTDEX, DXF, STEP, CATIA変換可能
データ授形式(メディア)　FD, MO, CD-R, E-メール, 1/4CMT
成形シミュレーションの活用
従来
従来の部品生産の流れ
現在（シミュレーション解析評価）
現在のシュミレーション解析評価の流れ

R＆D COVER ENCLシミュレーション評価による製品図変更
仮製品図
仮製品図
↓
提案製品図 最終製品図
提案製品図 → 最終製品図

シミュレーション評価の流れ

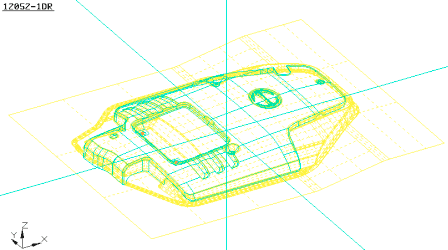

仮製品図（CAD DATA）
仮製品図（CAD DATA）
↓
MESH メッシュ作成 シミュレーション結果
MESH メッシュ作成 → シュミレーション結果
